首頁  》  產品中心  》  電源管理 模擬器件  》  圣邦微  》  馬達驅動電路 /馬達驅動器 /電機驅動

>
<

SGM42630

產品參數：

電機電源電壓范圍：8V至35V

每個繞組最高2.6A電流的PWM

低導通電阻：0.29Ω for HS + LS, @ +25°C

微步進分度器：1、1/2、1/4和1/8

步進和方向接口

可編程衰減、消隱和關斷時間

自動衰減模式

UVLO for VM, VCC, VCP, VGD 電壓

過流保護（OCP）

熱關斷（TSD）

采用綠色 TSSOP-28（外露焊盤）封裝


產品詳情


SGM42630 是一款雙極步進電機驅動器，適用于打印機、掃描儀和機器人機構等設備中的自動定位和運動控制。為了控制步進電機，器件中集成了兩個 H 橋，用于兩個電機繞組以及微步分度器邏輯。橋電流通過斬波繞組兩端的電機電源電壓來調節。

步進 (STEP) 和方向 (DIR) 輸入用于與控制器的簡單接口。該器件還提供兩個微步輸入引腳（USM0 和 USM1）來選擇步長（全步、半步、四分之一步和八分之一步）。

通過向 DECAY 輸入施加適當?shù)碾妷?，可選擇快速、慢速和混合（先快后慢）衰減模式。 H 橋 PWM 的可編程消隱和關斷時間以及可選擇的衰減模式使該器件非常靈活，能夠驅動每個繞組高達 2.6A 的各種步進電機。

該器件提供了許多保護功能，包括欠壓鎖定、短路、過流和過溫關斷。

該器件采用綠色 TSSOP-28（外露焊盤）封裝。

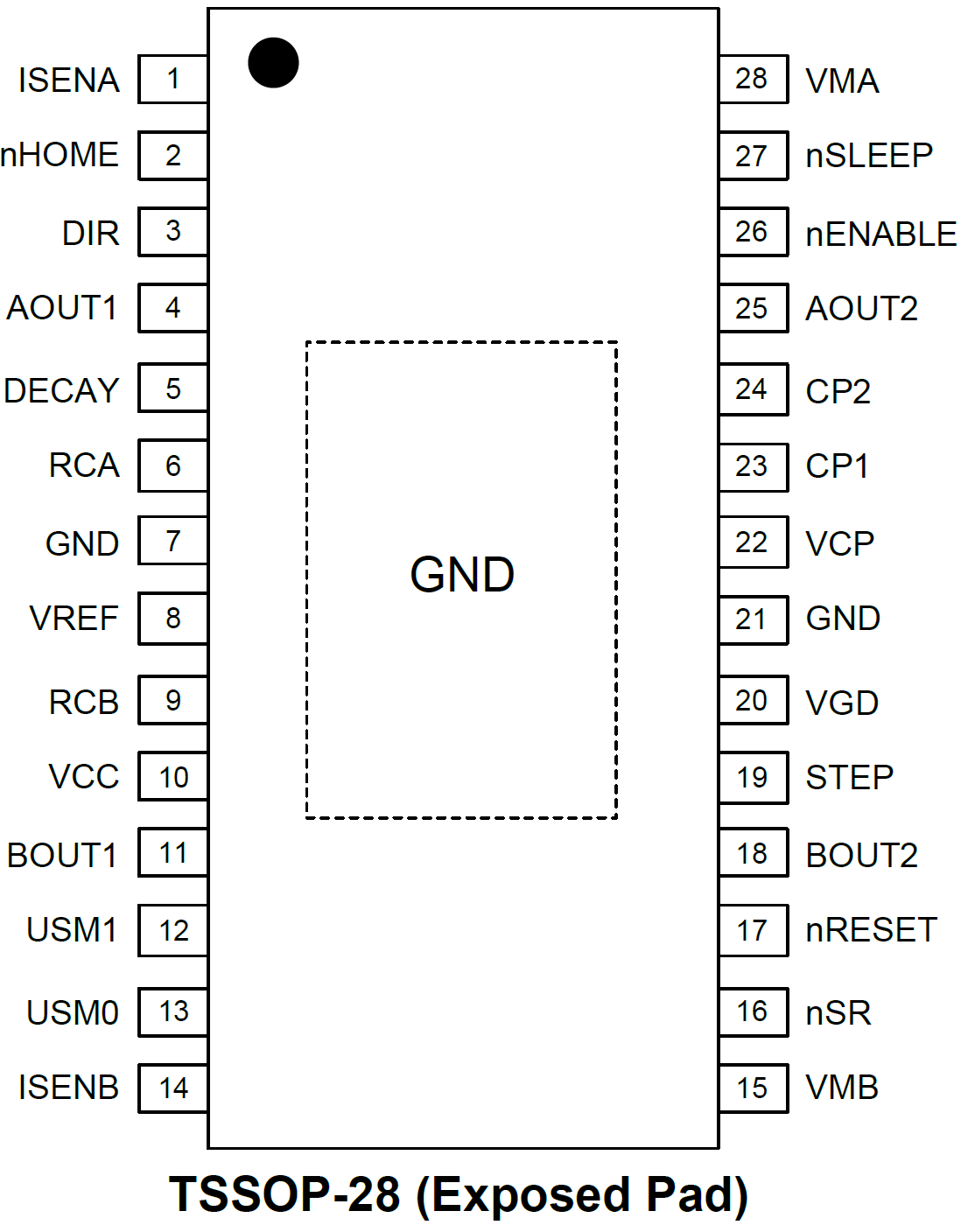

  • 引腳配置 /針腳說明

應用領域

機器人機構

紡織設備

掃描儀

定位和跟蹤

打印機
